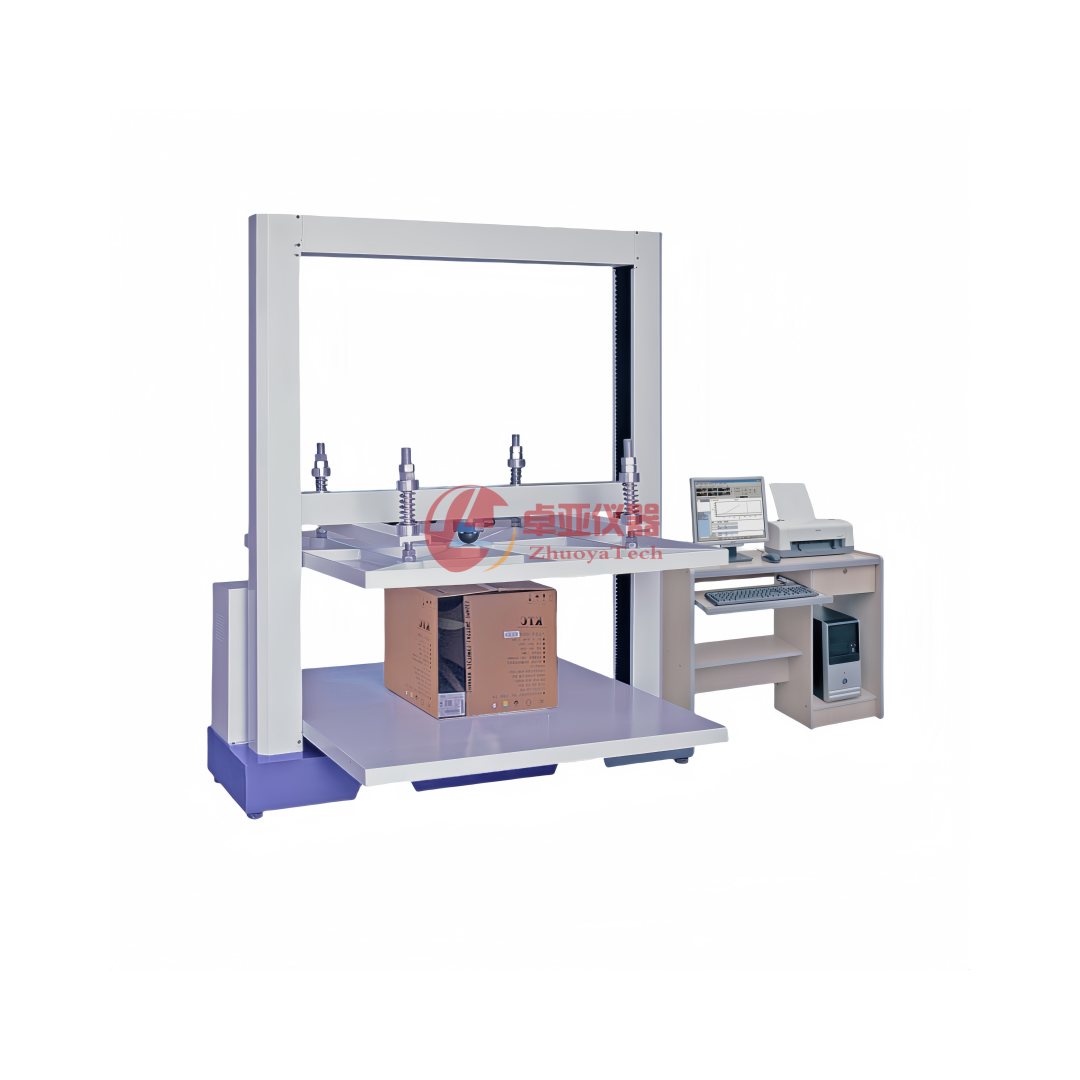

ZY-3000C纸箱抗压试验机

本机设计之初衷为测试产品之耐压强度，以防范因强度不够道致产品在使用搬运，堆叠，仓储，运输过程中产品变形，损坏之不良现象发生，是检验纸箱包装、塑胶包装容器等耐压强度最直接的测试仪器，用于判定产品的承物和叠加高度。

测试标准依据GB/T4857.3《包装 运输包装件 静载荷堆码试验方法》，可执行ISO2872、ISO2874、ISTA、ASTM D642、TAPPI T804等有关技术指标。

一、产品特点

★  采用伺服驱动，更好的确保无误

●精度：实现了位置，速度和力矩的闭环控制；克服了步进电机失步的问题：

●转速：高速性能好，一般额定转速能达到2000～3000转：

●适应性：抗过载能力强，能承受三倍于额定转矩的负载，对有瞬间负载波动和要求快速起动的场合特别适用：

●稳定：低速运行平稳，低速运行时不会产生类似于步进电机的步进运行现象。适用于有高速响应要求的场合；

●及时性：电机加减速的动态相应时间短，一般在几十毫秒之内；

●舒适性：发热和噪音明显降低。

★ 采用TBI滚珠丝杆，更好的传递精度

●传动效率高滚珠丝杠副的传动效率高达90%～98%，为滑动丝杠副的2～4倍，能高效地将扭力转化为推力。传动灵敏平稳摩擦阻力小、灵敏度好、启动时无颤动、低速时无爬行，可μ级控制微量进给。

●定位精度高滚珠丝杠副传动过程中温升小、可预紧消除轴向游隙和初级弹性形变、可对丝杠进行预拉伸以补偿热伸长，故可获得较高的定位精度和重复定位精度。

●精度保持性好，滚道形状准确，滚动摩擦磨损极小，具有良好的精度保持性、可靠性和使用寿命。

●传动刚度高滚珠丝杠副内外滚道均为偏心转角双圆弧面、在滚道间隙极小的时也能灵活传动。

●同步性能好滚珠丝杠副因具有导程精度高、灵敏度好的特点

★  采用最新控制主卡，更好的采样速率

●主控制器采用21世纪最先进的32位ARM处理器, 处理速度达到奔腾级通用计算机的水平,相比传统的8位单片机测控系统整体性能大大提高,运算速度更快,控制精度更高.

●数据采集核心器件采用美国最新型超高精度24位AD，采样速率可达2000次/秒,可捕捉到力量的瞬间变化过程,全程不分档分辨力最高达500000分度。并采用独创的6点校准技术进一步提高精度，力量测量精度优于国家0.5级(最高级)标准。

●位移编码器计数采用4倍频技术,使位移分辨力提高4倍,最高可达0.0005mm。

●脉冲和电压两种输出控制方式，可控制具有脉冲或电压控制接口的任意伺服马达、变频马达或直流马达实现平滑无级调速，另还有上升、下降及停止等开关量信号输出可用于直接驱动外部继电器或电磁阀，可用于控制直流电机或气动、液压等动力装置。

●先进的速度、位移、力量三闭环技术，可以实现精确的任意波形控制。

●丰富的接口扩展能力：多达4路24位模拟量输入，3路16位模拟量输出，3路脉冲输出，3路AB相光电编码器输入，9路开关量输入，8路开关量输出，1路USB接口，1路RS232接口，1路RS485接口，4种LCD接口，1个并口微型打印机接口，1个串口微型打印机接口，1个8×4矩阵键盘接口。

●所有输入输出接口均采用高速光电隔离技术，具备强大的抗干扰能力！

★ 采用专业的加工工艺，更好的确保质量

●精准的加工工艺，确保横梁与轴承、丝杠的配合，缩小加工上带来的误差，进一步的确保精度

●机身采用烤漆处理，所配夹具为正规热处理流程，经久耐用，外形正统

●整机底箱内传动机构为同步带传动，与摩擦型带传动比较，同步带传动的带轮和传动带之间没有相对滑动，能够保证严格的传动比。但同步带传动对中心距及其尺寸稳定性要求较高。

●同步带传动具有带传动、链传动和齿轮传动的优点。同步带传动由于带与带轮是靠啮合传递运动和动力，故带与带轮之间无相对滑动，能保证准确的传动比。

二、技术参数

1. 测试力值范围：0—1000kg，最小检测50kg

2. 传感器精度：±0.03%，大于30kg可以测量

3. 力量测量显示精度：0.001Kg

4. 单位切换：gf、kgf、N、KN、lbf

5. 分解度：1/50000

6. 荷重精度：±0.5%

7. 力值放大倍数：无极调速

8. 位移分解度：1/1000

9. 测试速度： 1—500mm/min可调

10. 最测试空间：1000*1500*1000mm

11. 测试功能：

①抗压功能

② 持压功能（时间可持续0—9999H可调）

12. 操作方式：电脑控制，采用windows工作平台，层次分明的操作方式加上详尽的帮助文档和提示使之成为目前试验机行业最简单易用的软件

13. 采用多线程并行处理技术，测试过程中实时同时显示力量-位移、力量-时间、位移-时间、应力-应变等曲线，可随意切换到想看的曲线画面，并可查看用户设置等。业界创新的Microsoft Word报表格式，简单易用，只要您会使用Word，就可编辑出您想要的精美报表

14. 动力系统：伺服电机驱动，无间隙精密滚珠丝杆、涡轮减速机

15. 结构材质：采用45#钢、A3钢、冷扎钢、铬钢综合结构

16. 保护装置：上下限位保护、过载保护、过压保护、漏电保护

17. 可自行规划测试报表模式可选用平移、比较等方式同时进行多条曲线的数据比较；

18. 工作电源：220V/50HZ

19. 功率：4.0KW
