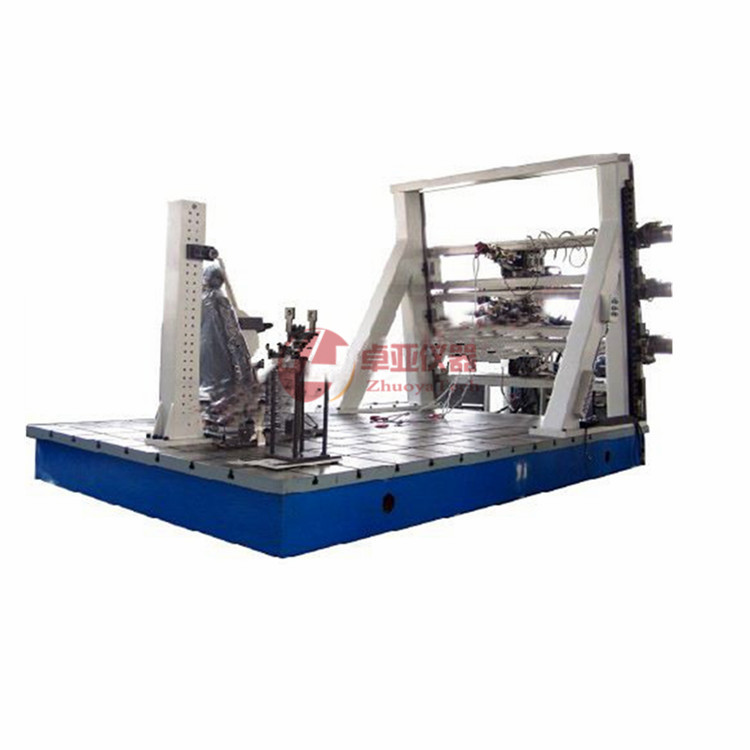

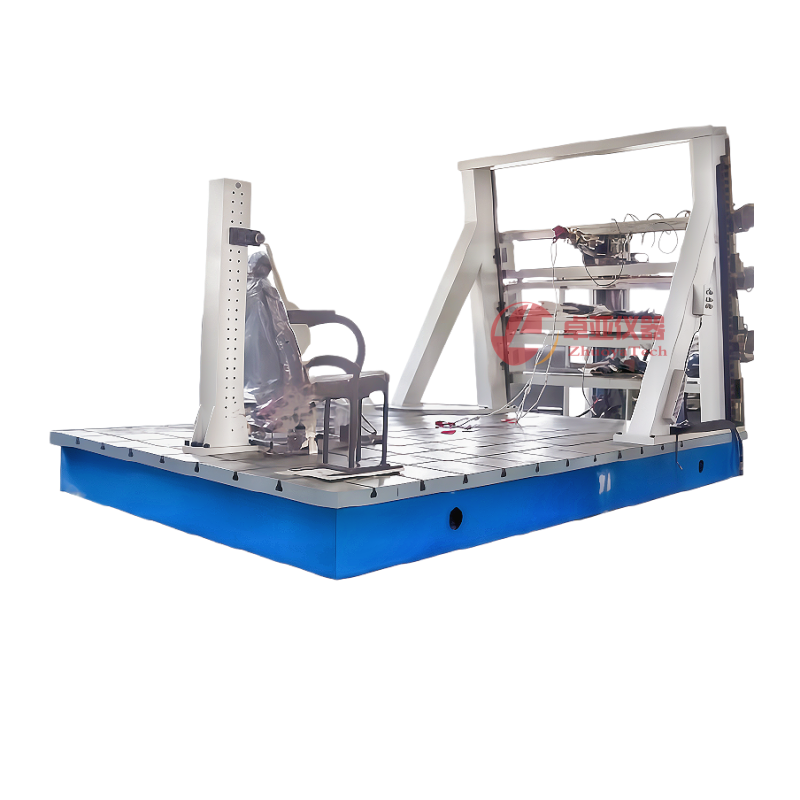

ZY-2907电脑伺服系统控制九轴座椅强度试验机
一.使用范围：本试验设备依用户试验要求及相关标准设计，用于试验各种汽车座椅骨架、汽车座椅头枕、汽车座椅安全带及汽车座椅总成在一定试验条件下的静态及动态状况下的结构强度及成品的安全可靠性；用于评估座椅生产过程及成品安装后，考察焊接成型的各焊接点、所有关节及锁紧机构在受到一定方向及一定力的作用下可承受的力量，以此来判断座椅骨架及成品座椅的强度及相应的变形量，并通过计算机自动记录试验的力量、强度、位移及变形量等的各种数值并自动形成测试曲线及测试报告。
参照标准：GB15083一2006汽车座椅系统强度要求及试验方法
GB 14167一2006汽车安全带安装固定点的位置、强度要求和强度试验方法
GB/T 13057－2003客车座椅及其车辆固定件的强度
及ECE R17、ECER80和ECE R14、FMVSS207
二.)设备配备及技术参数:
1. 油压缸：9支 ,行程: 1000mm, 每支油缸最大出力 3T, 油压伺服阀 9组
2. 力量感应器：9只
3. 力量分解度：1/200000
4. 力量测试精确度：±0.5%
5. 位移精度: +/- 0.5mm
6. 油压缸上下移动距离±500 mm
7. 油压缸左右移动距离±500 mm
8. 油箱及伺服油压控制系统1套
9. 油压缸上下移动油压缸作动控制: 9支油压缸可独立控制动作
10. 位移感应器九组
11. 拉线式译码器三组( 精度 1 条内)
12. 美制炼条长10M*9条
13. 双拉调整杆(可手动微调)*9个，
14. 座椅重心治具(2小,1大)，
15 .座椅B柱模拟治具(可调整安全带上下固定器之锁附相对位置) x 3 套
16. 模具：肩模x3; 腰模(大)x3(小)x1; 单臀模x2;
17. 标准大型计算机控制柜一套
配置内容: 工业计算机一套, 19”LCD , 美国NI高速数据采集卡, 原装进口油压伺服阀, 原装进口伺服油缸.
18. 电源Power 3Ø; 380 V 50Hz
19. 四秒内可达 13500N, 九轴可同时到达 (1支独立动作速度 19.24m/min, 9支同时动作速度 2.34m/min).
三)备品清单: 伺服缸密封圈三套
四.)软件版本:
1. FOR WINDOWS , 专用软件, 可以任意分组控制! 软件升级依客户需求!
2. 四方钢加大型号
